ETIKETTENKONTROLLE

Etikettensitzkontrolle mit Kamera

Die einwandfreie Ausführung des Etiketts auf der Flasche ist für ein hochwertiges Produkt unverzichtbar. Mit Hilfe der INDSPECT Etikettensitzkontrolle kann dieses Kriterium einfach geprüft werden.
Die Kontrolle wird in die Etikettiermaschine integriert. Damit ist eine feste Position und Ausrichtung der Flasche garantiert. Die Bildaufnahmen erfolgen genau dann, wenn das Etikett ganz oder zum wesentlichen Teil zur Kamera gerichtet ist, oder wenn Rumpf- und Rückenetikett gleichzeitig zu sehen sind.

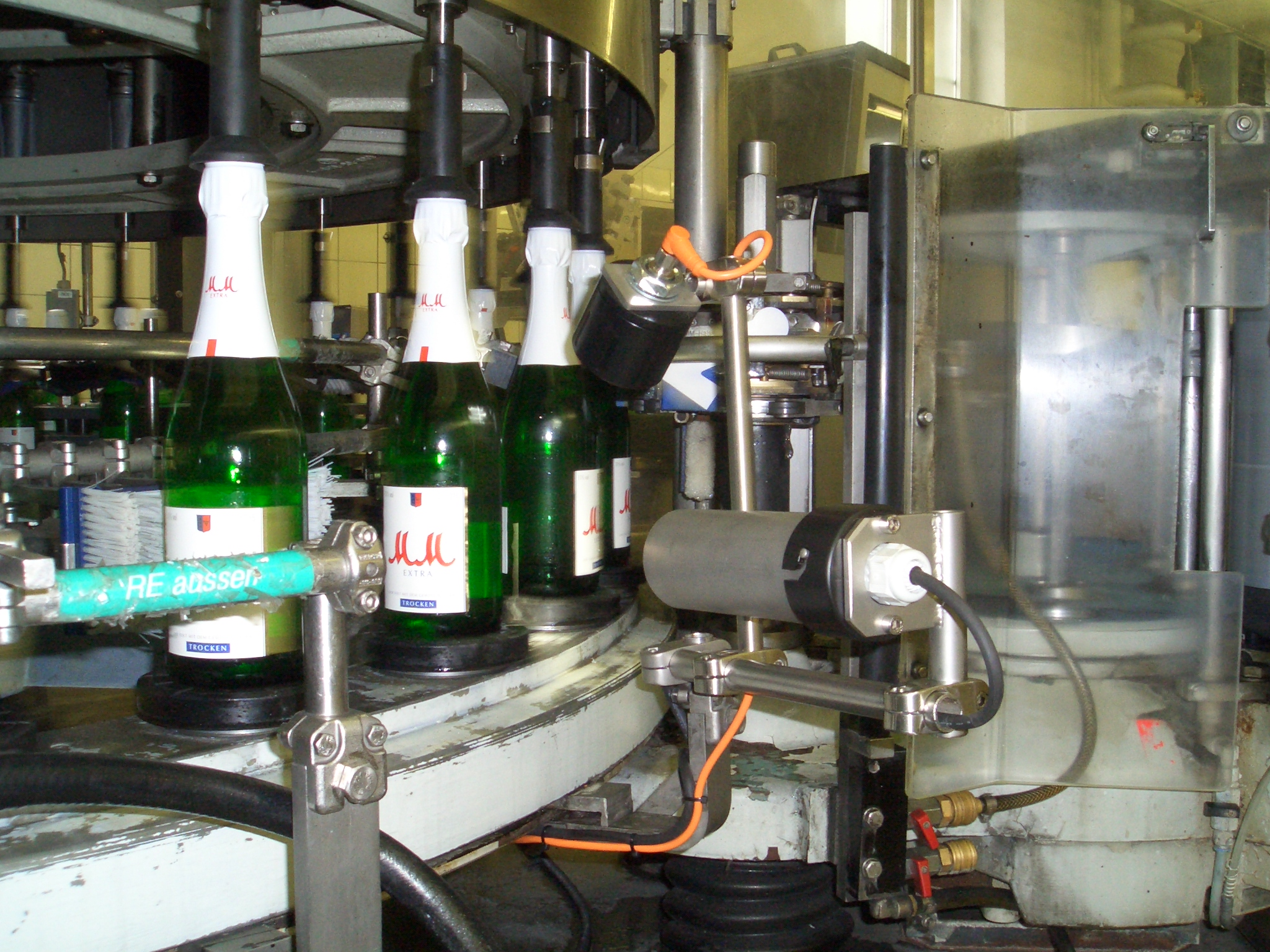

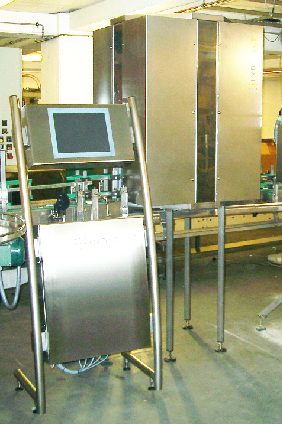

Einbau in der Etikettiermaschine:
Je nach Ausstattung der Flaschen können eine oder mehrere Kameras pro Flasche zum Einsatz kommen.
Üblicherweise wird pro Aggregat eine Kamera benötigt. Innerhalb eines Kamerabildes können ein oder mehrere Etiketten, überprüft werden.
Die Bedienung zum Einstellen der Etikettensitzkontrolle ist für jedes
Etikett immer gleich und vollständig in die Bedienoberfläche des INDSPECT Steuergerätes integriert.


Kontrolle der Etiketten:
Für die Prüfung des Etikettensitzes sind verschiedene Kriterien wichtig. Diese sind, neben der Prüfung der Anwesenheit, die Etikettenposition, der Drehwinkel des Etiketts und die Etikettenrichtung.
Es können folgende Erkennungsstufen eingesetzt werden.

Kontrolle der Anwesenheit und Etikettenrichtung:
Bei der Prüfung der Anwesenheit wird in einem einzustellenden Fenster nach grafischen Strukturen gesucht. Sind diese vorhanden, dann gilt auch das Etikett als vorhanden. Als Nebeneffekt wird auch die Etikettenrichtung erkannt, denn die Struktur wird nur gefunden, wenn auch der Druck richtig ist.

Kontrolle der Etikettenposition und Lage:

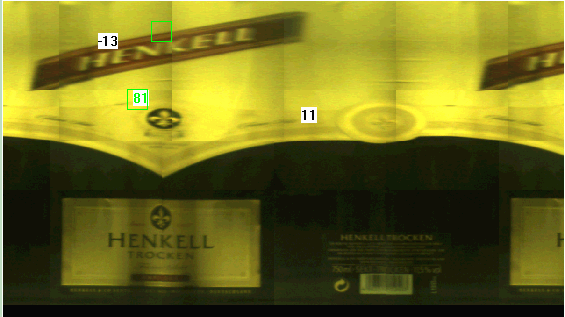

Die Position und Lage des Etiketts wird über zwei bis vier frei positionierbare Fenster ermittelt.
Nach einlernen der Fenster werden auf jedem gemessenen Etikett die Positionen gesucht und in Relation zueinander gebracht.
Aus der absoluten Position dieser ermittelten Punkte wird die Etikettenposition auf der Flasche bestimmt, die relative Position ergibt die Drehlage des Etiketts.
Wird eines der Fenster nicht gefunden, so gilt das Etikett als fehlerhaft.
Damit erfüllt die Kontrolle der Etikettenposition und -lage auch die Punkte Anwesenheit und Etikettenrichtung.
